Batteria potenziata per Syma s107g

Scritto da Roberto Messa on . Postato in AEREOMODELLI

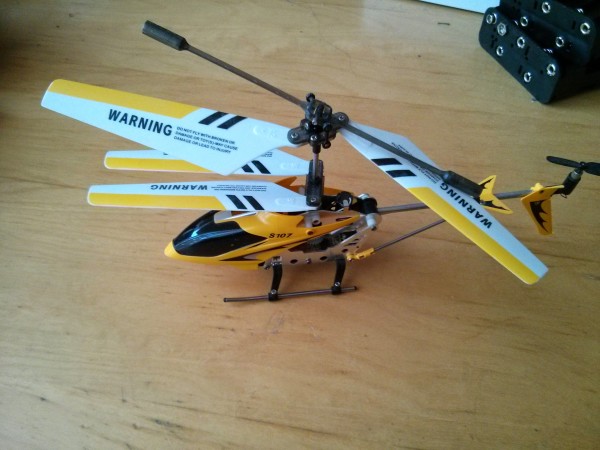

Ciao a tutti e bentornati, oggi vedremo come installare una batteria potenziata sul nostro piccolo syma s107, questa modifica è applicabile anche su altri modelli di dimensioni di circa 10 cm.

intro


Questa modifica ci consentirà di poter volare fino a 15 minuti con il vostro elicottero radiocomandato, e se ve ne procurate 2 potete volare addirittura 30 minuti (con sostituzione intermedia della batteria) circa 6 volte la durata della batteria originale (5 minuti).
Iniziamo con il materiale visto che i vostri elicotteri non vedono l’ora di tornare in volo.
Materiale necessario:
– batteria lipo 1s da 260mAh (la potete acquistare qui)

– connettori jst futaba (qui)

– velcro

– forbici

– saldatore a stagno e stagno

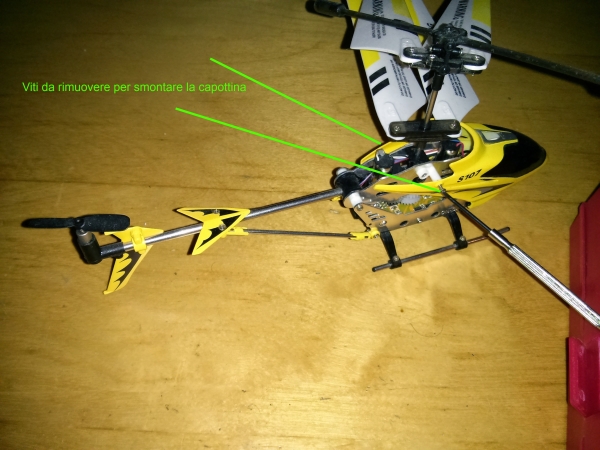

Iniziamo con lo smontare la capottina del nostro elicottero svitando le due viti laterali
IMG_20141124_211632

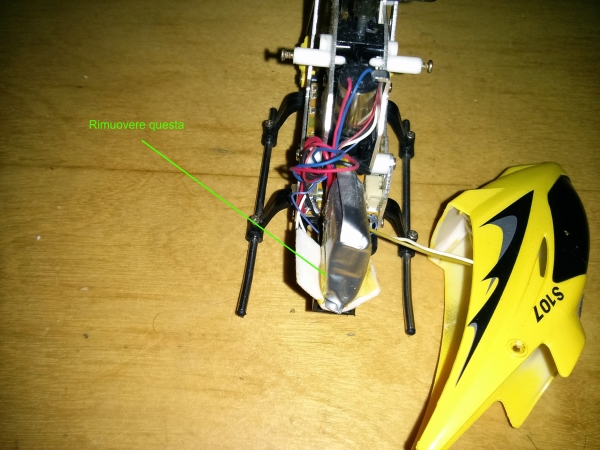

Rimossa la capottina ci troviamo davanti alla batteria posta in punta all’elicottero (è quel componente argentato)
IMG_20141124_211835b

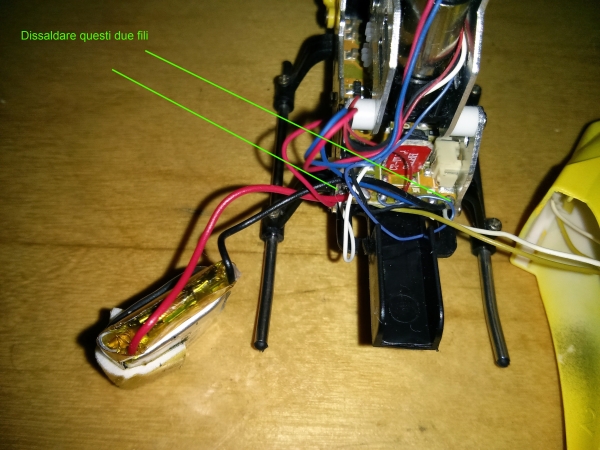

Estraiamola, a questo punto vediamo che è collegata alla scheda elettronica con due fili uno rosso(positivo) e uno nero(negativo)
IMG_20141124_211930

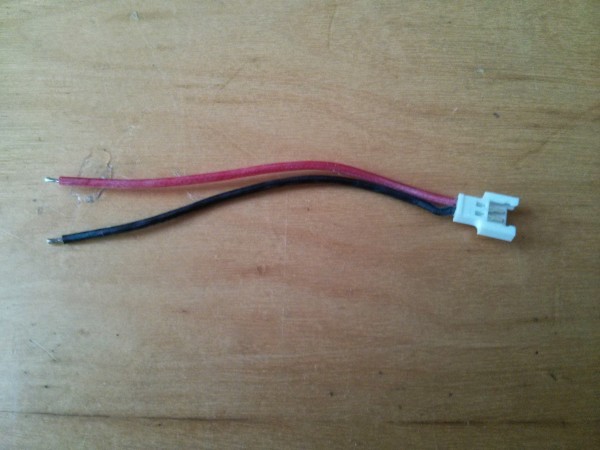

Dissaldiamo ora i due fili e sostituiamoli con quelli del connettore jst futaba

Cavo

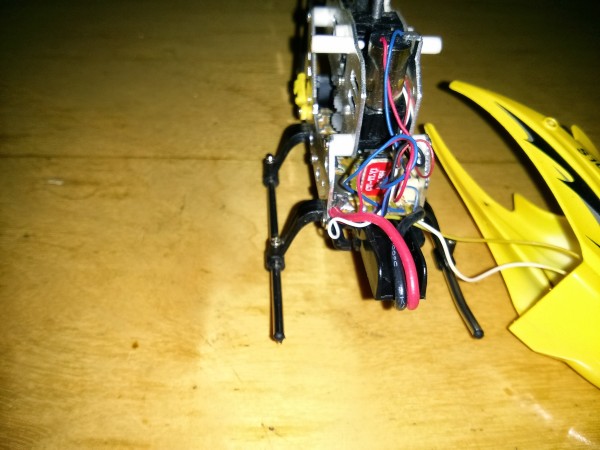

Ora facciamo passare il filo col connettore sotto alla capottina (facendo in modo che passino sopra al supporto della batteria)
IMG_20141124_214407

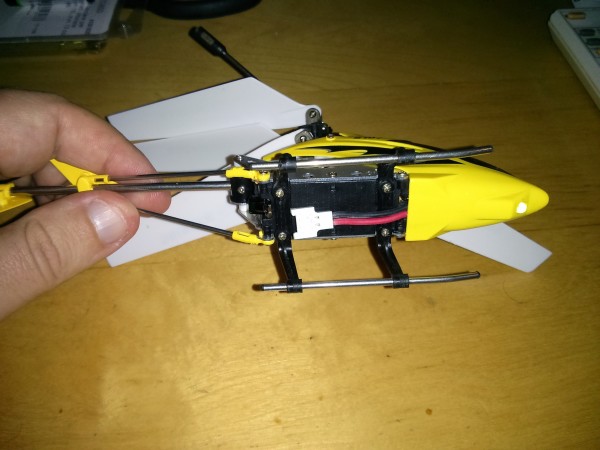

A questo punto possiamo rimontare la capottina e facciamo in modo che il connettore rimanga pizzicato tra la capottina e i pattini dell’elicottero.
IMG_20141124_214247

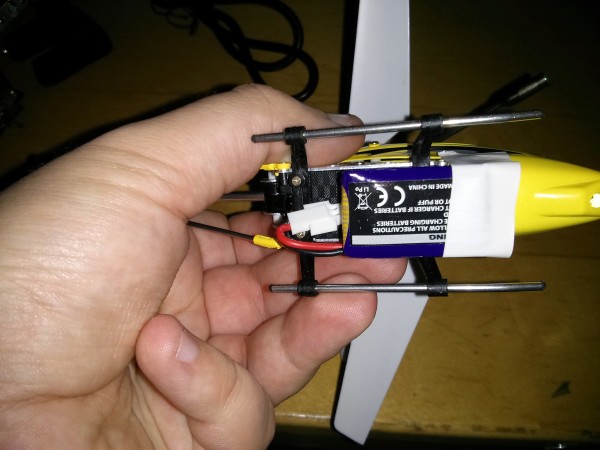

 fissiamo con un pezzettino di velcro la batteria all’elicottero ( l’importante e che sia messa quasi nel centro dei pattini dell’elicottero)
IMG_20141124_215857

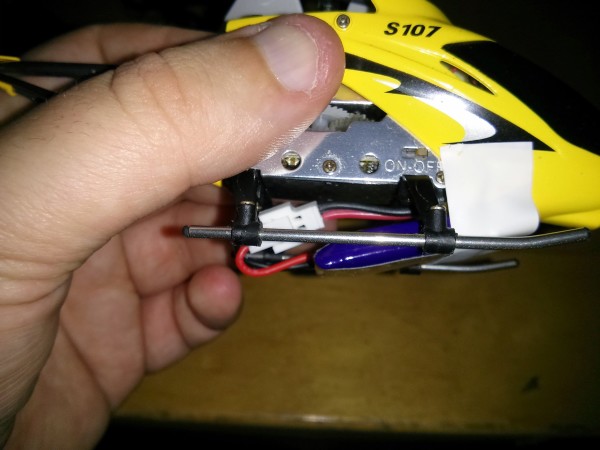

Come potete vedere sporge pochissimo dall’elicottero

IMG_20141124_215907
A questo punto non ci resta che accendere l’elicottero e testarlo, se risulta troppo picchiato bisognerà spostare la batteria indietro, al contrario se invece si sposta indietro bisognerà spostarla in avanti.
Spero che questa modifica vi possa essere stata utile, come accennnavo in precedenza, ho fatto questa modifica anche su altri microelicotteri.
Se fate questa modifica mandatemi le foto delle vostre realizzazioni, sarò felice di pubblicarle al fondo di questo post.

Per oggi è tutto.
Arrivederci al prossimo post
