Sensore di temperatura/umidità DHT-22

Ciao a tutti e bentornati, oggi vedremo come collegare il sensore di temperatura/umidità DHT-22 alla nostra stazione meteo.

Oggi vi spiego come collegare questo semplice ed economico sensore alla nostra stazione Sint Wind PI.
Questo sensore viene utilizzato per rilevare la temperatura e l’umidità relativa.
Sono venuto a conoscenza di questo sensore tramite il sito vololiberomontecucco.it nel quale si parla di come effettuare il collegamento di questo sensore con la stazione sint wind pi.
Ma ora passiamo al materiale così possiamo cominciare ad esperimentare con la stazione sint wind pi.

Materiale:
– Sensore di temperatura DHT-22 (potete reperirlo qui)
– basetta millefori (ne basta un piccolo pezzetto)
– resistenza da 4.7k (per i meno pratici i colori sono giallo-viola-rosso e oro)
– fili maschio-femmina per il collegamento del sensore con il sintwind pi (come questi in alternativa si può prendere una proto-shield).
– saldatore + stagno.

Ora vediamo come montare il tutto e collegarlo al nostro raspberry.

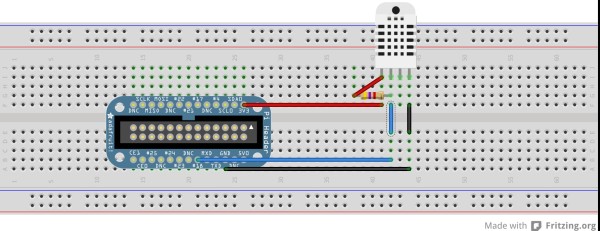

Come possiamo vedere dallo schema qui sotto il collegamento è molto semplice (fate attenzione al collegamento con l’alimentazione visto che gli ingressi gpio sono a 3,3 volt e non ha 5 volt).

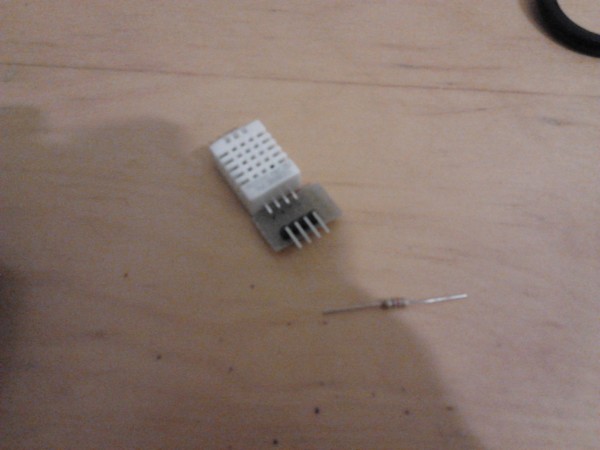

Io per il collegamento ho montato il DHT-22 (come potete vedere nella foto sotto) su un piccolo pezzetto di basetta mille fori e poi ho saldato la resistenza tra il pin 1 e il 2 (come indicato nello schema elettrico).

Poi ho collegato il tutto al raspberry attraverso dei cavi maschio femmina.
Dopo aver effettuato i collegamenti passiamo alla parte di configurazione del sint wind pi.

Prima di configurare il sint wind pi dobbiamo testare se i collegamenti sono stati effettuati correttamente.

Per poterlo fare dobbiamo collegarci via terminale al nostro sint wind pi ed eseguire i seguenti comandi:

cd /home/pi/swpi/DHT

chmod +x DHT

sudo python test.py

Se vediamo le temperature a video possiamo continuare la configurazione della stazione, in caso contrario dobbiamo ricontrollare i collegamenti.

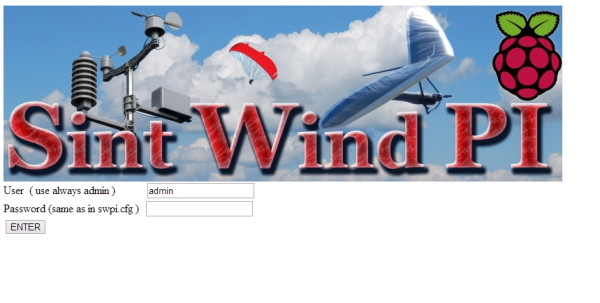

Ora dobbiamo accedere all’interfaccia web della stazione (vediamo come ottenere l’indirizzo dal precedente post) ed inseriamo la password.

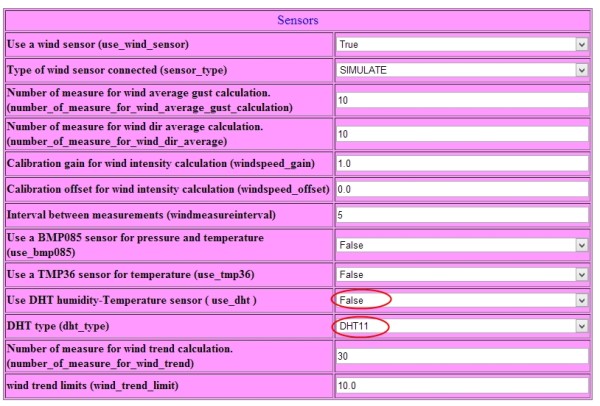

Dopo aver fatto l’accesso andiamo ad impostare i campi indicati nella foto sotto

Impostiamo a “True” il campo “Use DHT humidity-Temperature sensor (use_dht)” e selezioniamo da “DHT type” il “DHT22”.

Ora riavviamo il sint wind pi e vedremo che comincerà a pubblicare sul nostro sito internet i dati di temperatura ed umidità che starà leggendo dal nostro sensore DHT-22.
Nel prossimo post vedremo come utilizzare un altro sensore il BMP-085 che è un sensore di precisione di temperatura e pressione.
Per oggi è tutto
Arrivederci al prossimo post.
